８．代表長さと現象の見え方

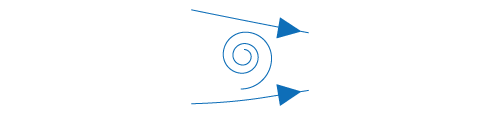

　おまけです。図10は 層流 に見えます。

図10　層流に見える流れ

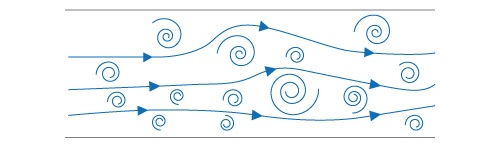

　次に、図11を見てください。これは 乱流 に見えますよね。

図11　乱流に見える流れ

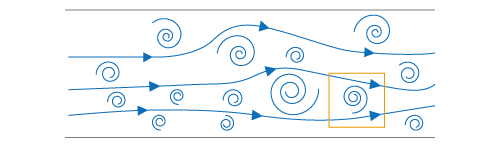

　種明かしをします。図10は図11の一部を拡大して表示した流れだったのです。

図12　図10と図11の関係

　このように、現象の見え方というのは観察するスケールによって変わってくるのです。同じ流れでも、小さなスケールで観察すれば、層流に見えます。大きなスケールで見れば乱流に見えます。実は、これも代表長さと関係があります。

　図11の流れのレイノルズ数を計算するとき、普通は代表長さに流路の幅を選びたくなります。これは、そういうスケールで流れを観察しているからです。ここでもし、図11の状況を知らない状態で、図10だけを見せられて、レイノルズ数を計算しなさい、と言われたら、どうしますか？特に手がかりも無いので、しかたないので 渦 の直径あたりを代表長さに選びたくなりませんか？そうすると、図10を見て思い浮かべる代表長さと、図11を見て思い浮かべる代表長さはまったく違うものになります。その結果、図10のレイノルズ数は小さく、図11のレイノルズ数は大きくなり、それに対応するかのように、図10は層流に、図11は乱流に見えます。どちらも同じ流れなのに。面白いですよね。別の観点で考えてみます。乱流とは無数の小さな渦を含んだ流れだと言われています。この「小さな」とは、何に対して小さいのでしょうか？ここまでの話を考えれば、代表長さに対して小さい、と考えるのが自然ですね。このように、代表長さとは、観察のスケールを反映したものでもあるのです。

本日のまとめ：現象は観察のスケールによって見え方が変わる。代表長さは観察のスケールを反映している。
