今回は、量子化誤差について説明します。量子化誤差は、アナログ量を離散化する際に生じる誤差です。

　エクセルで量子化の実験を行ってみます。前回、標本化の実験で用いたエクセルシートに、図1に示すようにビット数を入力する欄を設け、C列にINT(B4*(2^($B$2-1)-1))/ (2^($B$2-1)-1)と入力し、セルの右下をダブルクリックすると、量子化されたデータが得られます。

図1　正弦波信号の量子化

　図2は4ビットで量子化した場合の結果で、青い線が元のデータを、赤い丸が量子化された結果を表します。同様に、図3が８ビットで、また図4が16ビットで量子化した場合を示します。4ビットでは青い線で示す元のデータと、赤い丸で示す量子化された結果とは大きくずれていることがわかります。一方、8ビットでの量子化を示す図3を見ると、青い線で示す元のデータと赤い丸で示す量子化された結果とは、ほぼ一致しますが、赤い丸の並びはわずかに乱れていることがわかります。図4に示す16ビットでの量子化では、赤い丸の並びも滑らかなものになり、青い線で示す元のデータと良く一致していることがわかります。

図2　4bitでの量子化


図3　8bitでの量子化


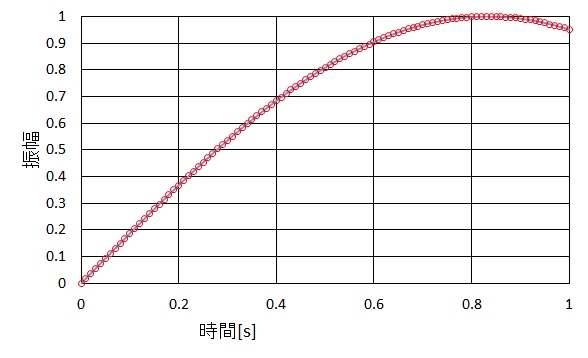

図4　16bitでの量子化

　このように、ビット数を増やせば、元のデータを忠実に表せることがわかります。次に、どのくらいのビット数が必要なのかを検討してみます。
　誤差を評価する際は、信号の最大値との比、すなわちSN比（シグナル・ノイズ比）を用いると便利です。SN比は、信号の最大振幅をβ、誤差をσとして、レベル表示では下記で表され、ダイナミックレンジとも呼ばれます。

　ここで、信号をｎビットの符号付二進数で表すとすると、最大振幅は β = 2 ^n-1 -1 となります。一方、誤差は、最大で1/2となります（離散化された値は整数となり、元の値がその中間にあった場合に離散化された値ともっとも離れるため）。したがって、

　これは、レベル表現なので音圧レベルなどとの比較が可能です。例えば、4ビットでデジタル化した場合、24dBとなり、下限の値を20dBで計測すると、44dBまでしか計測できないことになります（44dBを超えた値は44dBとして計測）。16ビットでは、ダイナミックレンジは96dBと可聴域のほとんどをカバーするため、コンパクトディスクへの音楽の収録に使われています。ただし、計測に対しては、不十分であり、16ビットの計測器では、計測したい信号にあわせて計測範囲を設定する必要があります。これが24ビットになると、ダイナミックレンジは144dBと、一般的な騒音計測では十分なダイナミックレンジが得られます。

　次回からフーリエ解析について説明します。

【参考文献】 機械音響工学　鈴木ほか　コロナ社
