3.4.2 層流と乱流 (1)

　 流れ の状態は大きく二つに分けられます。一つは流れの方向に向かって、流体 が規則正しく運動している流れです。このような流れを 層流 といいます。一方、流体が流れの方向だけではなく、さまざまな方向に不規則に運動している流れのことを 乱流 といいます。流体の動きを人の動きに置き換えると、図3.27のようなイメージになります。

図3.27　層流と乱流のイメージ

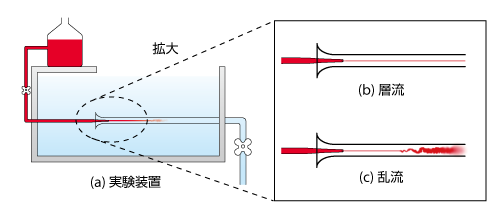

　両者の区別は、1883年にイギリスの科学者 オズボーン・レイノルズ（Osborne Reynolds, 1842－1912）が行った実験（レイノルズの実験）に遡ります。レイノルズは図3.28 (a)に示すような実験装置を用い、水が流れる円管にインクを注入して流れの可視化を行いました。その結果、流速 が小さいときには (b) のようにインクがほぼ一本線に流れ、流速が大きいときには (c) のようにインクが途中で乱れて拡散することがわかりました。この前者の流れが層流、後者の流れが乱流にあたります。

図3.28　レイノルズの実験

　身近な例としては図3.29のように、水道の蛇口から流れ出る水が挙げられます。水の量が少ないときには (a) のように水はまっすぐに流れ、層流となります。ところが、水の量を増やしていくと次第に (b) のように液面が波打ち始め、乱流へと変化していきます。

図3.29　身近な層流と乱流

　レイノルズは前述の実験に基づき、流れが層流になるか、乱流になるかは レイノルズ数 という 無次元数 によって整理されることを見いだしました。このレイノルズ数 Re は 代表長さ L [m]、 代表速度 U [m/s]、流体の 密度 ρ [kg/m³] と 粘性係数 μ [Pa·s] を用いて、以下の式で定義されます。

また、粘性係数を密度で割ったものが 動粘性係数 ν [m²/s] であることを踏まえると、以下のように表現することもできます。

　レイノルズ数は粘性力に対する慣性力の割合を表しています。粘性力は流体の粘りによって生じる力で、流れを安定させる働きがあります。一方、慣性力は流れの勢いによって生じる力であり、流れを不安定にする働きがあります。そのため、レイノルズ数が小さな流れは、粘性力が大きな安定した状態であり、層流になります。逆にレイノルズ数が大きな流れは、慣性力が大きな不安定な状態であり、乱流になります。

　流れを人が手をつないで輪を作り、回っている状態に置き換えてみます。この場合、人どうしが手をつなぐ強さが粘性力で、輪が回る勢いが慣性力にあたります。回る勢いに対して手をつなぐ力が強い（レイノルズ数が低い）ときには、輪は崩れずに安定した状態（層流）となります。ところが、勢いが強く（レイノルズ数が大きく）なると、手がほどけて輪が崩れた状態（乱流）となることがイメージしていただけるでしょうか。

---
